Exercices sur machine - Traitement du signal 1

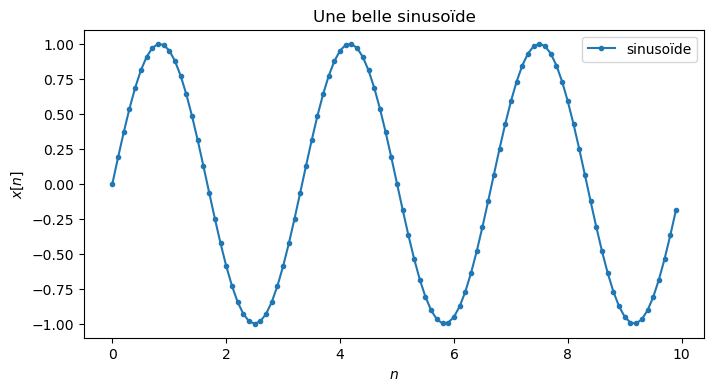

Pour représenter la sinusoïde $w(t) = \sin(2\pi f t)$ de fréquence $f=0,3$ Hz, on peut utiliser le code ci-dessous :

# Importation de modules nécessaires
# Pour les modules dont le nom est un peu long,
# on peut leur donner un nom plus cours avec `as`
import numpy as np
import matplotlib.pyplot as plt

# Abscisses sur lesquelles sera calculée la sinusoïde :
# un point tous les 0,1 s entre 0 et 10 s
n = np.arange(0, 10, 0.1)

# Fréquence de la sinuoïde
f = 0.3

# Sinusoïde : c'est tout simple, il suffit d'écrire
# l'expression mathématique 😎
x = np.sin(2*np.pi*f*n)

# Création d'une figure, dont on définit la taille
plt.figure(figsize=(8,4))

# Affichage de la sinusoïde (dans la figure créée)
plt.plot(n, x, ".-", label="sinusoïde")

# Légende
plt.legend()

# Légende des axes et titre
plt.xlabel("$n$")
plt.ylabel("$x[n]$")
plt.title("Une belle sinusoïde")

# Affichage (pas toujours nécessaire, mais parfois indispensable)
plt.show()

(Re)copier le code ci-avant dans votre notebook pour vérifier que le signal s’affiche de la même manière.
Donnez les dimensions du signal avec x.shape.
Modifier le code pour représenter le signal sinusoïdal
$x(t) = A \sin(2\pi f t + \varphi)$
sur 1 seconde avec $A=2$ , $f=5$ Hz et $\varphi=\pi/3$ .
Choisissez un pas de temps correct pour obtenir une courbe lisse.
Représentez la sinusoïde amortie
$y(t) = A e^{-at} \sin(2 \pi f t)$
entre 0 et 10 s avec $A=2$ , $a=0,\!5$ et $f = 2$ Hz.
Étudiez l’influence des paramètres sur la forme du signal.
Représentez le signal porte
$z[n] = A\,\mathrm{rect}\left(\frac{n-m}{N}\right)$
avec $A = 3$ , $m = 4$ et $N = 5$ . Comme le signal est à temps discret, vous pouvez utiliser la fonction matplotlib.pyplot.stem à la place de matplotlib.pyplot.plot pour afficher les points individuellement sans les relier.
Le fichier world-co2.csv contient les mesures de la quantité de CO₂ dans l’atmosphère (en ppm : partie par million) sur toute la Terre. Chargez ces données avec numpy.loadtxt, en définissant correctement les arguments. La sélection de la colonne i d’une matrice A s’effectue avec A[:,i]. Affichez l’évolution du CO₂ atmosphérique en fonction des années.

Continuez le TP avec l’exercice sur la convolution.
